設備一覧

お客様のニーズに合わせた製品を製作するためにユアサ工機オリジナル設備や最新鋭の加工設備を取り揃えております。

クランクシャフト加工設備

量産ローダーライン

ガントリーローダーによる自動化ラインで安定した生産本数を確保できます。

作業工程：旋盤

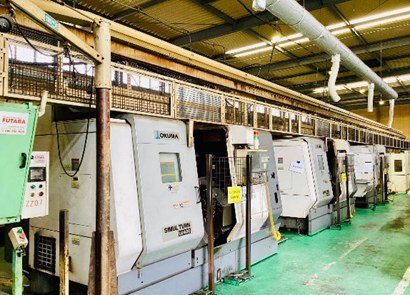

旋盤ローダーライン

鍛造素材の全長決めを行った後、フロント旋削・リア旋削・ジャーナル旋削・ピンミーリングまでを安定生産します。
作業工程：研磨

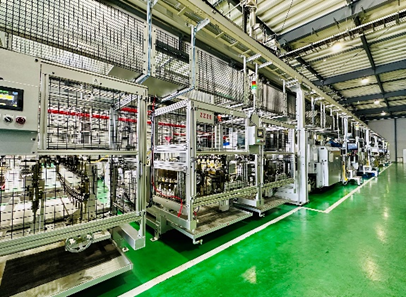

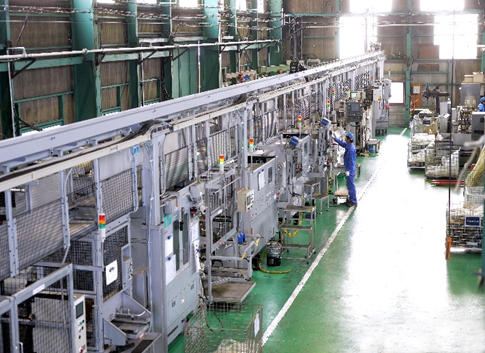

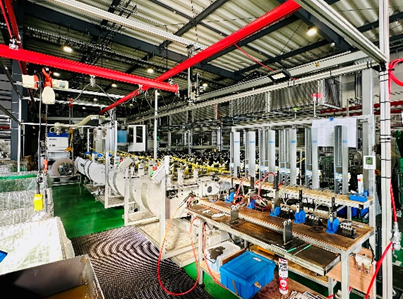

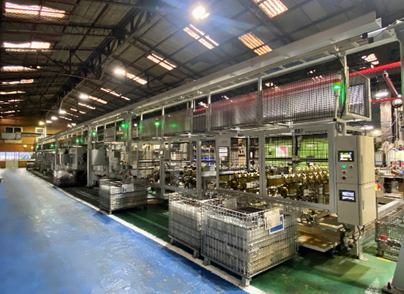

研磨ローダーライン①

クランクシャフトのピン、ジャーナル、両端軸の研削加工を一貫して加工するラインです。
作業工程：研磨
研磨ローダーライン②
作業工程：穴明け

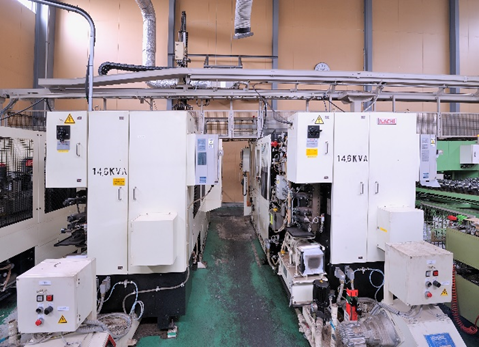

穴明けローダーライン

油穴加工はMQL加工により短時間の加工を実現します。
作業工程：穴明け
メーカー：安川電機

ワーク自動供給ロボット
作業工程：穴明け
メーカー：安川電機

ワークを自動でラインに乗せるロボットを使用する事で省力化を実現
作業工程：旋盤～穴明け

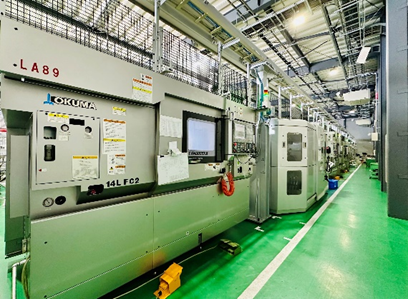

前加工ローダーライン②

（2024年2月稼働）
作業工程：研磨
研磨ローダーライン③

（2024年2月稼働）
作業工程：研磨
研磨ローダーライン③

加工完了後は、エアーマイクロで全数品質チェック

量産加工設備

お客様の仕様に合わせた生産方式で加工できる設備を多数保有しております。
構成部品などの取付けや測定作業は省力化機器を専用設計する事で、作業者の習熟度による作業ムラや工程飛びを防ぎます。

作業工程：センタリング
メーカー：日本特殊工業

鍛造粗材の全長決め・センター穴を加工する設備です。

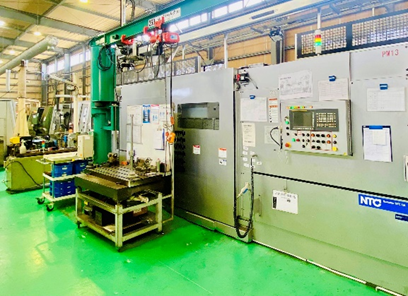

作業工程：ピンミラー
メーカー：コマツNTC ピンミラー盤

（最大重量：80kg 全長：1,200mmまで）

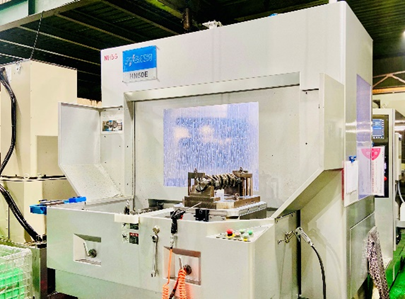

作業工程：穴明け
メーカー：ニイガタマシンテクノ横型マシニングセンタ

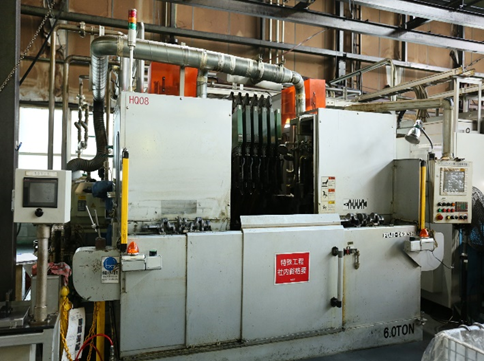

作業工程：高周波焼入
メーカー：富士電子工業高周波焼入設備

国内唯一のスプリットピン対応高周波焼入装置です。この1台でクランクシャフトのピン・ジャーナル・両端軸の焼入れが可能です。
作業工程：焼き戻し
メーカー：炉設工業テンパー炉

（最高温度：300℃）
作業工程：ピン研削

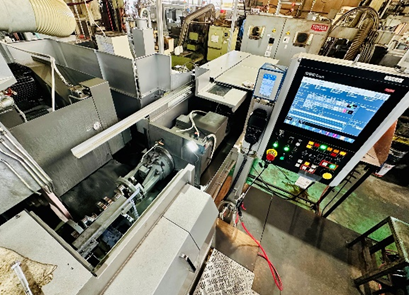

メーカー：JTEKT CNCピン研削盤

（2024年1月導入）
作業工程：バランス修正
メーカー：国際計測器バランスマシン

アンバランス量を測定する計測器です。
作業工程：ラップ仕上
メーカー：ユアサシステム機器ラッピングマシン

クランクシャフトのピン・ジャーナルを自動でペーパーラップする専用機です。

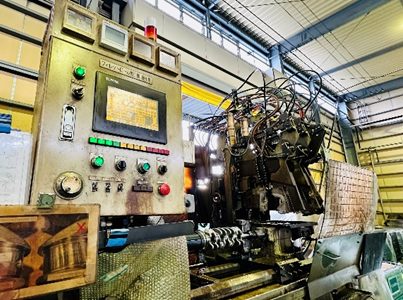

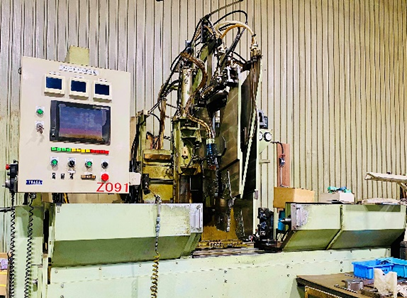

作業工程：フィレットロール
メーカー：ユアサシステム機器フィレットロールマシン

ピン・ジャーナルのR部に加圧ローラを押し付けて、圧縮残留応力を付与する事が出来る設備です。

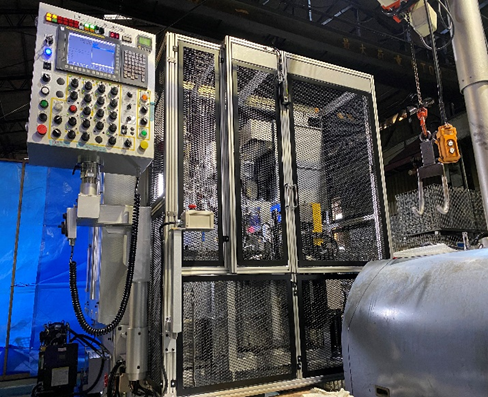

作業工程：ブローチ
メーカー：押しブローチ盤

内径スプラインを量産加工する専用機です。

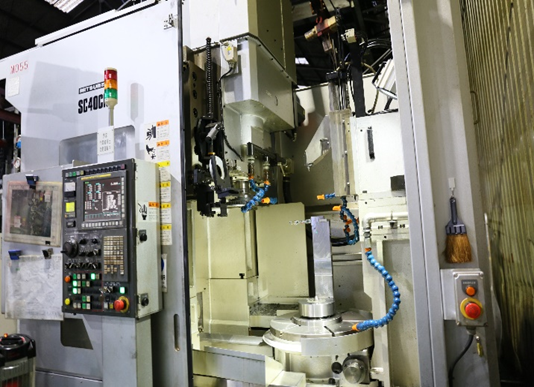

作業工程：歯切り
メーカー：三菱重工業歯切盤

量産歯車の高能率加工に最適な機械です。

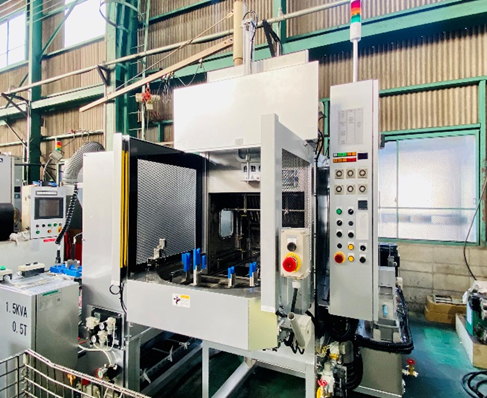

作業工程：洗浄
メーカー：森合精機自動高圧洗浄機

ジェット噴射でワークを洗浄します。

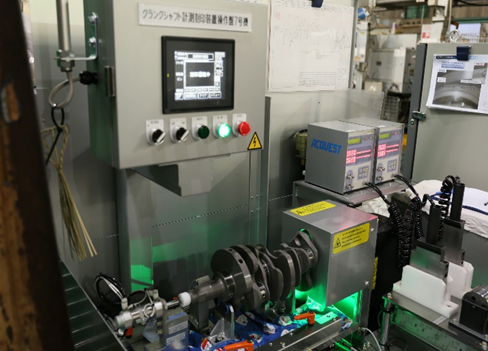

作業工程：レーザー刻印
メーカー：ユアサシステム機器刻印機

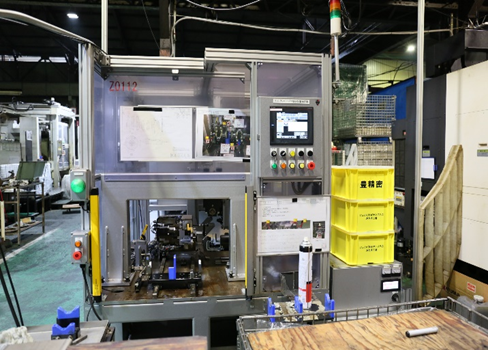

作業工程：部品A'ssy
メーカー：リングギヤ焼嵌め装置
作業工程：部品A'ssy
メーカー：半月キー・ピン圧入装置

少量クランクシャフト・長尺シャフト加工設備

最大全長4,000mm×加工最大径Φ600までの軸物加工が可能な設備を揃えております。

作業工程：旋盤
メーカー：オークマ NC旋盤

（全長4,000mmまで）

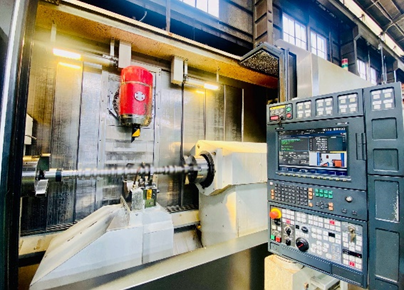

作業工程：旋盤・マシニング・フライス

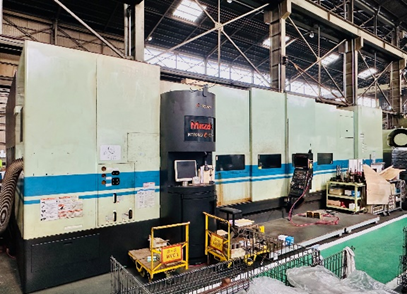

メーカー：ヤマザキマザック複合加工機

（全長4,000mmまで）旋削・マシニング・フライス加工とマルチな能力を持った設備。

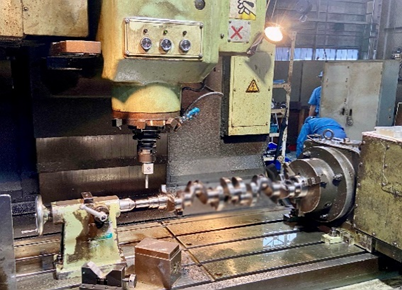

作業工程：マシニング

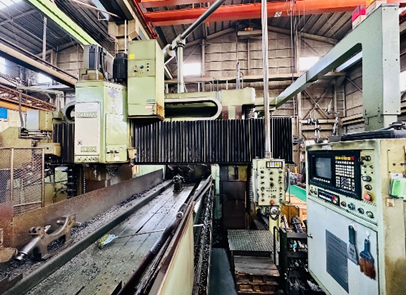

メーカー：オークマ門型マシニングセンタ

（全長4,000mmまで）中ぐり・穴明け・ネジ立てなどを連続して加工出来る設備です。
作業工程：旋盤・マシニング・フライス
メーカー：森精機 NC複合加工機

全長1,500mmまでのジャーナル旋削、フライス加工、油穴加工まで一気に加工できる設備。

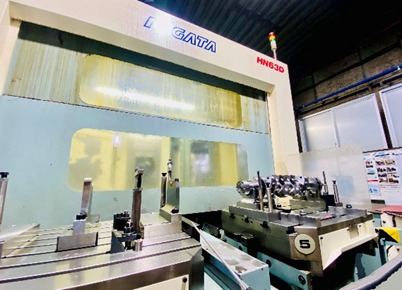

作業工程：マシニング
メーカー：ニイガタマシンテクノ

横型マシニングセンタ（□630）
作業工程：マシニング

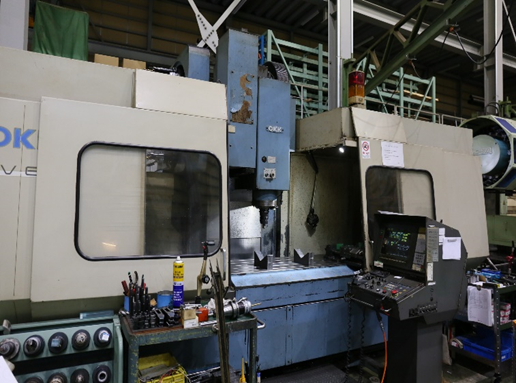

メーカー：オークマ竪型マシニングセンタ

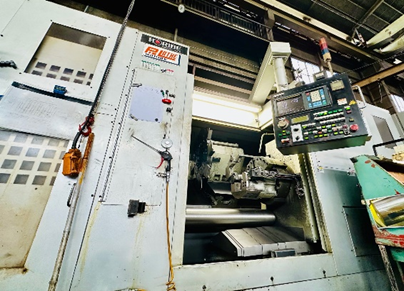

作業工程：旋盤
メーカー：HORIBE ピンレース

（全長1,200mmまで）クランクシャフトのピンを旋削する設備です。

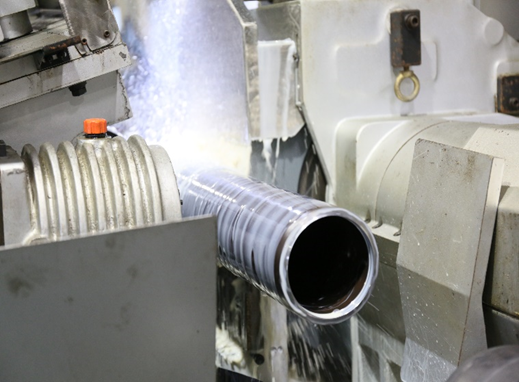

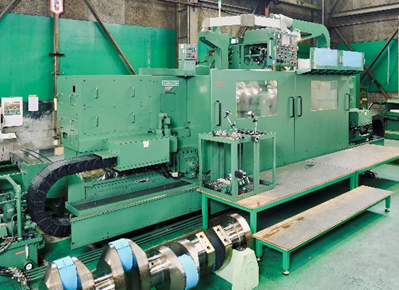

作業工程：研磨
メーカー：KARATS CNCピン研削盤

（全長3,000mmまで）コンピュータ制御のオービット(追従)方式によるノンバックラッシュ高速研削が可能。

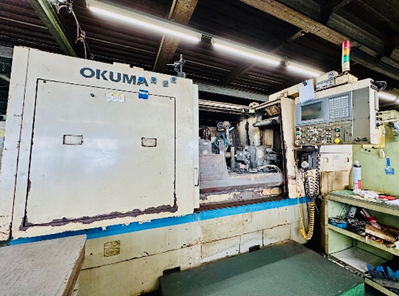

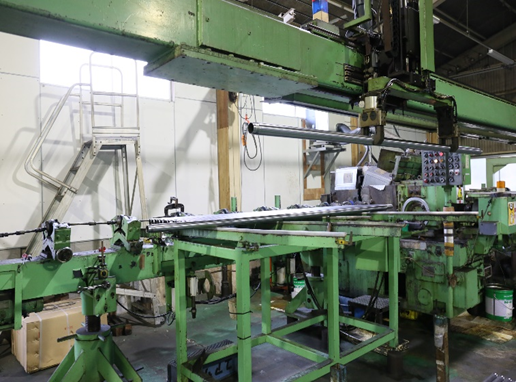

作業工程：研磨
メーカー：オークマ NCアングル研削盤

（振りφ330　研削径φ300）テーパー軸の研磨が可能な研削盤です。

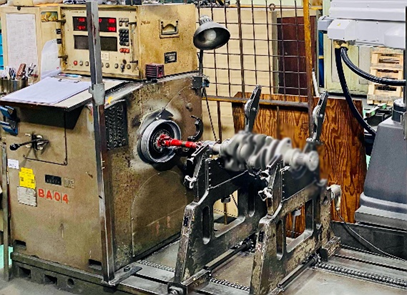

作業工程：バランス
メーカー：長浜製作所バランスマシン

（対応サイズ：φ700×3,500mm）
作業工程：高周波焼入
メーカー：富士電子工業クランクシャフト焼入設備
作業工程：フィレットロール
メーカー：ユアサシステム機器フィレットロールマシン
