汎用伸縮ポールシステム

製品紹介

利用環境に合わせて選べる多彩なアプリケーションにより、
伸縮ポールの運用性は飛躍的に広がっています。

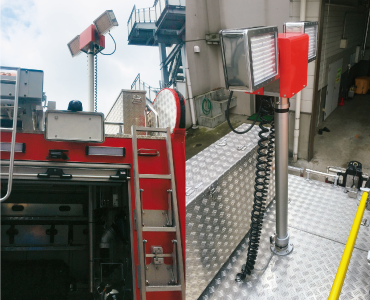

高強度と正確な位置制御。静かでコンパクトなシステム構成。

高強度のポールは耐振動性、耐風速性に優れ、油圧駆動方式により正確な位置制御が可能です。

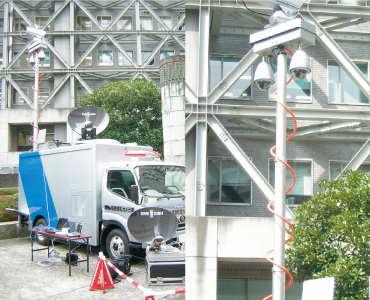

カメラ撮影などの静止位置精度が求められる業務に最適です。

油圧駆動によるポール伸縮動作は静粛性が高く、夜間や室内での使用にも適しています。
静止時は無音となり、電気も使いませんので省電力です。

ポールを含むシステム全体が軽量、コンパクトで狭い場所にも設置が可能です。
油圧ユニットはポールとは分離していますので、設置場所の自由度が高く省スペースです。

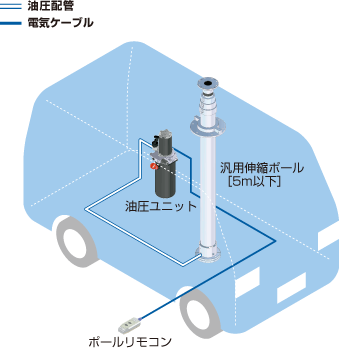

油圧ユニット

ポールを昇降させる油圧ユニット、油量の少ないインナーロッド方式ですので、コンパクトで場所を取りません。
ポールリモコン

ポール昇降用の簡易型リモコン。ワンタッチで簡単に昇降操作が可能です。

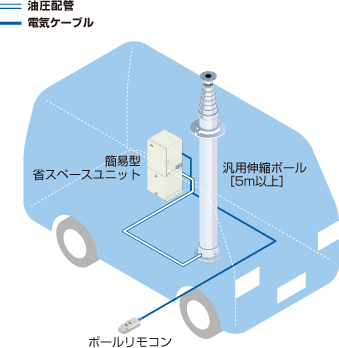

簡易型省スペースユニット

ポールを昇降させる油圧機器用のタンク一体型パワーユニット。油量の多い伸縮ポールでもコンパクト化により省スペースを実現しました。ジャッキシリンダ使用時はバルブの追加が必要です。

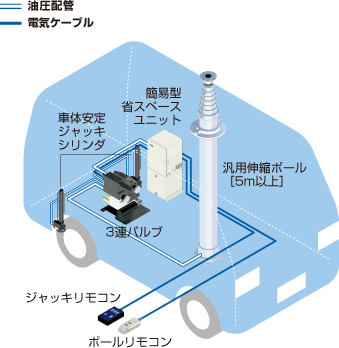

車体安定ジャッキシリンダ

DJ2or4/SJ2or4/MJ2or4/LJ2or4
車両の揺れを防ぎ安定させるための油圧駆動のジャッキシリンダ。車種に合わせてサイズとストロークを選択できます。車体の後方2本取付または前後4本取付の仕様があります。（詳細はあは対安定ジャッキシステムを参照ください）
3連バルブ（2本用）

車体安定ジャッキシリンダを駆動させる3連バルブ。4本用は5連バルブとなります。
ジャッキリモコン

ジャッキ操作用のリモコン。ON/OFF操作の他、左/右単独での伸長・収納ができます。4本使用時は前後ジャッキの切換ができます。

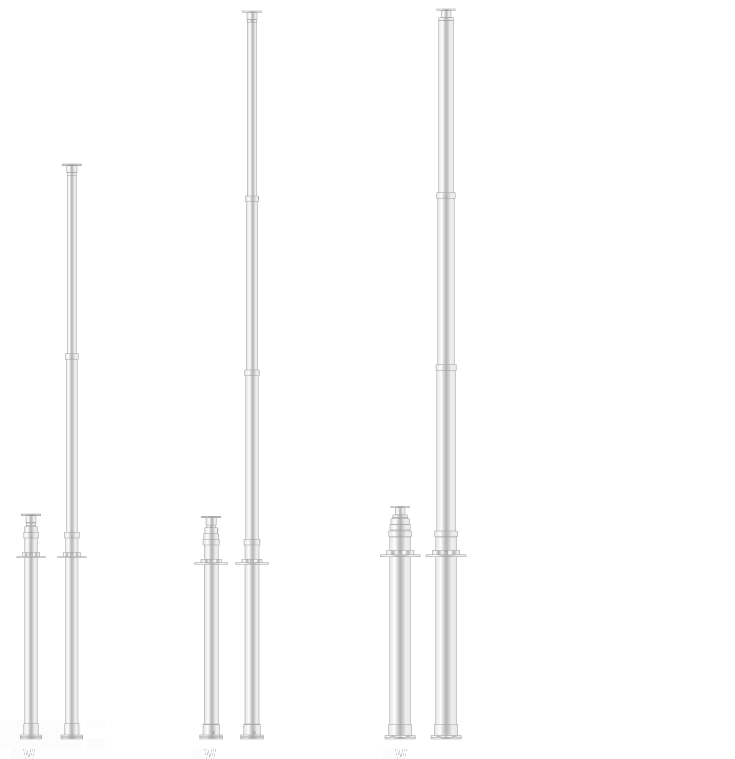

型式	A:Max 最伸長(mm)	A:Min 最縮長(mm)	B:Max 最大値(mm)	B:Min 最小値(mm)	φC: トップポール外径(mm)
YHW2204K	3,793	1,561	1,316	930	φ65
YHW2305J	4,773	1,558	1,271	900	φ65
YHW2305E	4,946	1,618	1,326	936	φ108

型式	φD:ボトムポール外径 (mm)	最大積載荷重(kg)	ポール本体重量(kg)	受風面積 (m²)	耐風速 (m/s)
YHW2204K	φ86.4	50	21	0.55	19
YHW2305J	φ97	50	26.5	0.55	20
YHW2305E	φ150	80	50	0.55	37

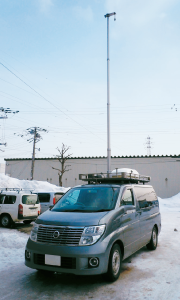

高所での正確で安定した位置制御。省スペースのシステム構成。

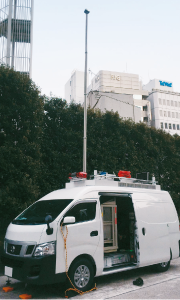

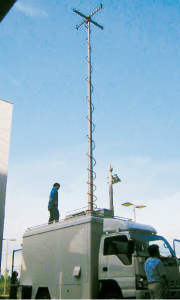

高強度のポールは耐震動性、耐風速性に優れていますので、高所での安定運用が求められる無線機器や伝送装置、お天気カメラなどにも最適です。また、油圧駆動方式により静かで滑らかに昇降し、高所であっても正確な位置制御が可能です。

最伸長が高いポールであってもインナーロッド方式により軽量化と省スペース性を実現しています。

インナーロッド方式は油量が少なく、油圧タンクも省スペースとなります。小型車両や機材の多い車両であっても設置スペースをとりません。
